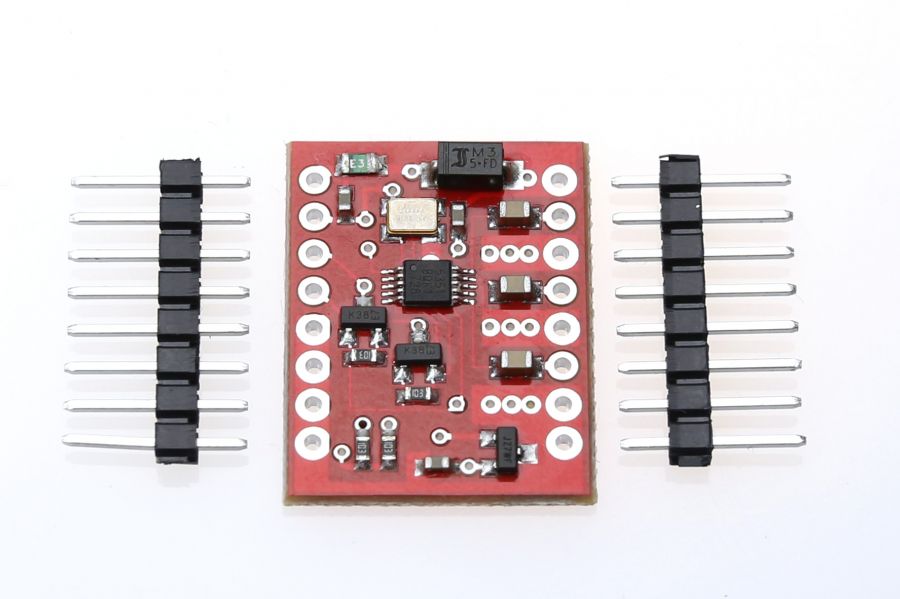

W galerii umieściliśmy kilka fotek modułu generatora częstotliwości z SI5351.
http://sp7pb.pl/index.php/galeria-foto/modul-generatora-czestotliwosci-z-si5351
W najbliższym czasie postaramy się umieścić więcej informacji dotyczących wykorzystania modułu generatora częstotliwości współpracującego z ARDUINO
Dzisiaj możemy się pochwalić tym że płytki w wersji fabrycznej przyjechały do nas w piątek i zostały sprawdzone i zgodnie z założeniami projektu działają :).
Od 15 XI 2017 będą dostępne w sprzedaży a dziś dosłownie kilka informacji technicznych:
- zakres generowanych sygnałów 8 kHz - 160 MHz
- 3 x niezależne wyjścia sygnału
- napięcie zasilania 3.0 V - 5.0 V
- komunikacja magistrala I2C
- złącza otwory w rastrze 2.54 mm pod listwę goldpin ( do samodzielnego wlutowania)
- wymiary 24 mm x 18 mm
Jest to przeprojektowana wersja znanego układu Adafruit, Marek SQ7HJB projektując nową wersję płytki miał na uwadze zmniejszenie wymiarów całego modułu oraz przeprojektowanie wyjść sygnałowych. Całość zaprojektowana jest tak by po wlutowaniu goldpinów można było użyć np podstawki pod układy scalone 600 mil lub bezpośrednio wlutować do swojego projektu.
