Sterownik syntezy VU3CNS wersja 4.0

Układ sterownika jest dość prosty i niedrogi w wykonaniu.
Link do strony autora. http://www.hamradio.in/circuits/dds.php

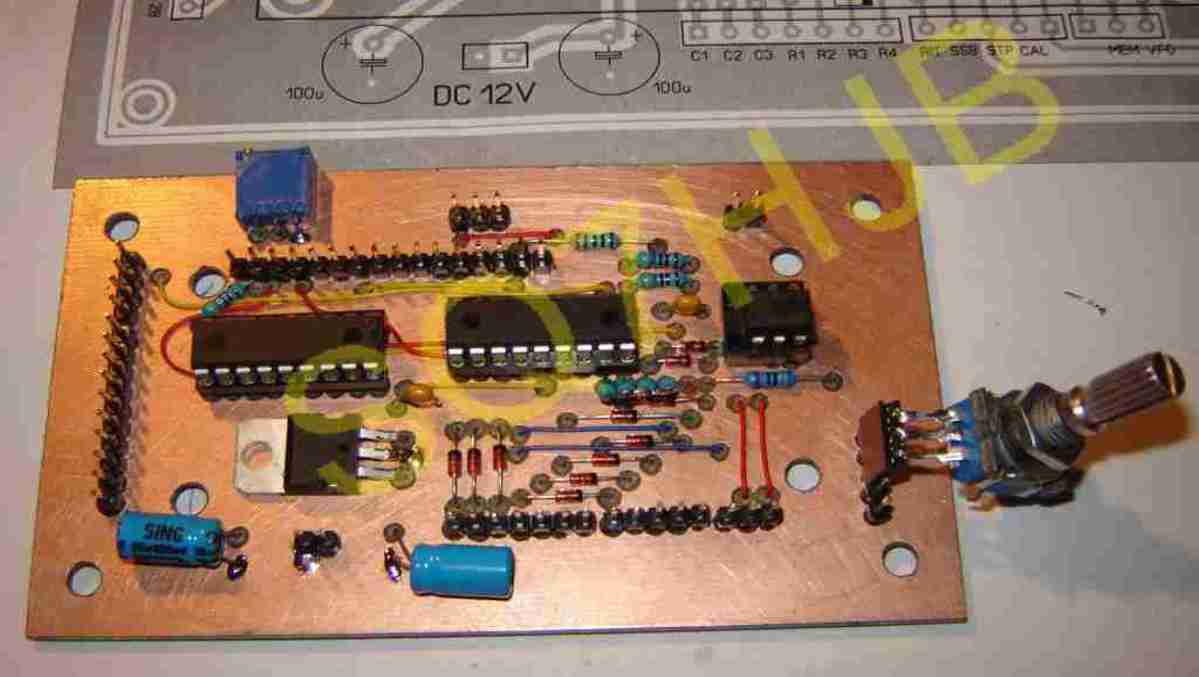

Po wykonaniu pierwszego egzemplarza.

Zaprojektowałem swój wzór pcb wprowadzając niewielkie zmiany.

Układ uruchamia się bezproblemowo. Jedyną zmianą, którą zastosowałem to opornik 4,7k ograniczający prąd diody transoptora zmieniłem na 470 ohm. Zastosowałem transoptor CNY17. Jest on zgodny pinowo z 4N35.
Sterownik współpracuje z dds-ami AD9850/51.
Aby wejść do menu konfiguracyjnego należy w czasie włączenia przytrzymać przycisk CAL.
Krótko o menu konfiguracyjnym:
- dds ref mult (wybór mnożnika x1 lu x6)
- system clk (częstotliwość generatora dds-a)
- offset freq (częstotliwość pośrednia)
- max dds freq (maksymalna częstotliwość dds-a)
- min rx dds freq (minimalna częstotliwość dds-a)
- ssb offset ( przesunięcie częstotliwości BFO dla SSB)
- cw offset ( przesunięcie częstotliwości BFO dla CW)
SAVING
Możemy wybrać jedną częstotliwość pośrednią i określić czy ma być dodawana czy odejmowana od częstotliwości pracy. Jeśli np. wybierzemy pośrednią 6 MHZ i chcemy żeby była dodawana to musimy ją ustawiać ze znakiem minusa.
SSB offset standardowo jest ustawiony na 1,5kHz, a CW offset na 800Hz.
Do kolejnych pozycji menu przechodzimy przyciskiem CAL a wybieramy enkoderem. Ostatnia pozycja to zapisanie ustawionych wartości.

Przełączanie pasm oraz modulacji odbywa się przez podanie napięcia +5V. Należy wykonać płytkę z tranzystorami lub układami scalonymi driverami do sterowania filtrów LPF, BPF oraz BFO.

Opisany sterownik testowałem z „chińskim” modułem dds na AD9850. Moduł komunikuje się ze sterownikiem 3 przewodami. Zasilanie samego modułu od 3,3V do 5V zależnie od egzemplarza. Pierwsze testy na tzw. pająka przeszły pomyślnie.

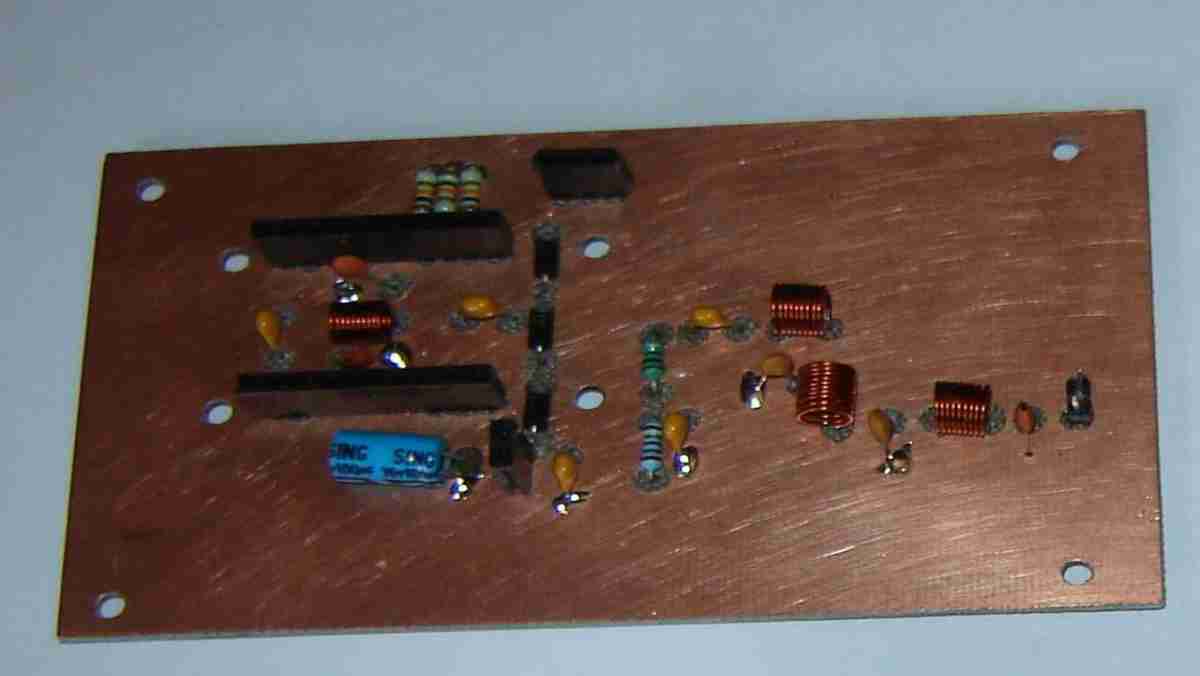

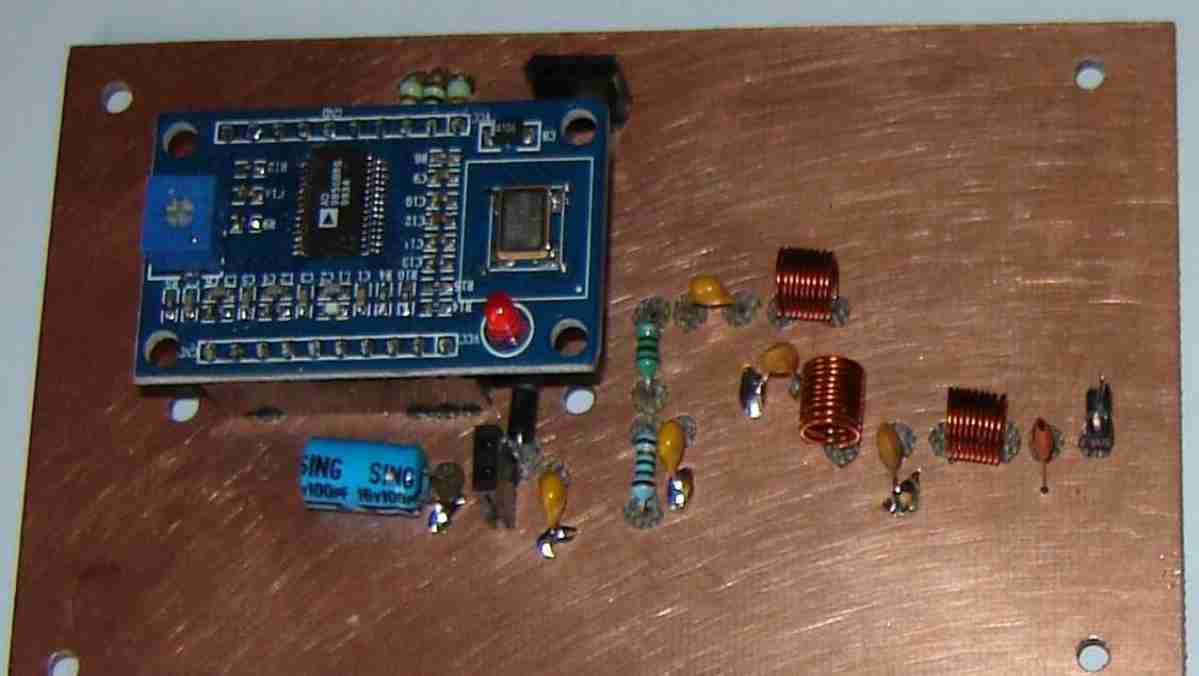

Aby uniknąć plątaniny przewodów łączących zaprojektowałem pcb przystosowane do zamontowania modułu na goldpinach.
Płytka dds-a może być złożona „na kanapkę” z płytką sterownika. Jest również zasilana z płytki sterownika. Należy wtedy dać niewielki radiator do stabilizatora.
Znajdują się na niej dodatkowe filtry LPF, wzmacniacz MMIC, diody obniżające napięcie dla modułów zasilanych 3,3V. Dla modułów 5V w miejsce diod montujemy zwory. W egzemplarzu prototypowym zastosowałem 3 diody. W praktyce wystarczają dwie do obniżenia napięcia.

Jeśli nie potrzebujemy większego sygnału dds-a możemy pominąć wzmacniacz MMIC np. przy sterowaniu mieszaczy aktywnych (NE612) wystarczy poziom sygnału z samego dds-a. Filtry LPF mają częstotliwość odcięcia 39MHz.

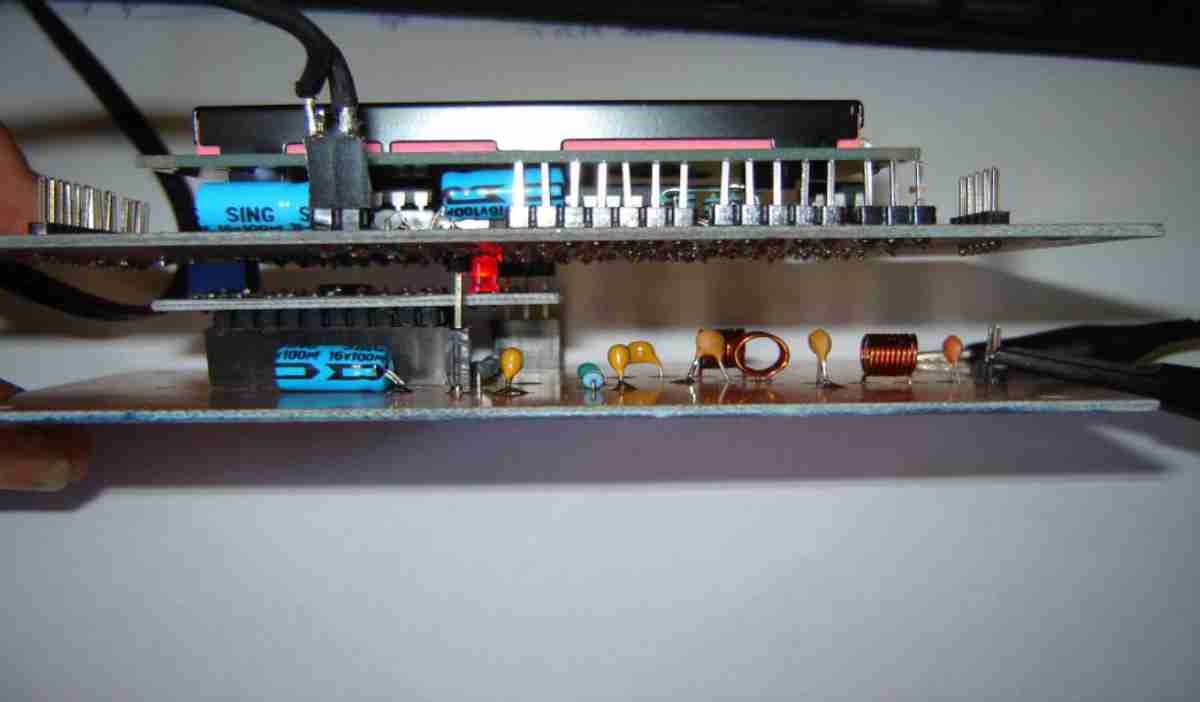

Na każdym module dds-a znajdują się filtry LPF ale polecam wykonać również te dodatkowe. Filtrowania sygnału nigdy jest za wiele. Poniżej fotka płytek połączonych na kanapkę.

Płytka dds-a wykonana jest dwustronnego laminatu. Strona elementów pełni rolę masy. Otwory są fazowane wiertłem z wyjątkiem tych łączących masy.

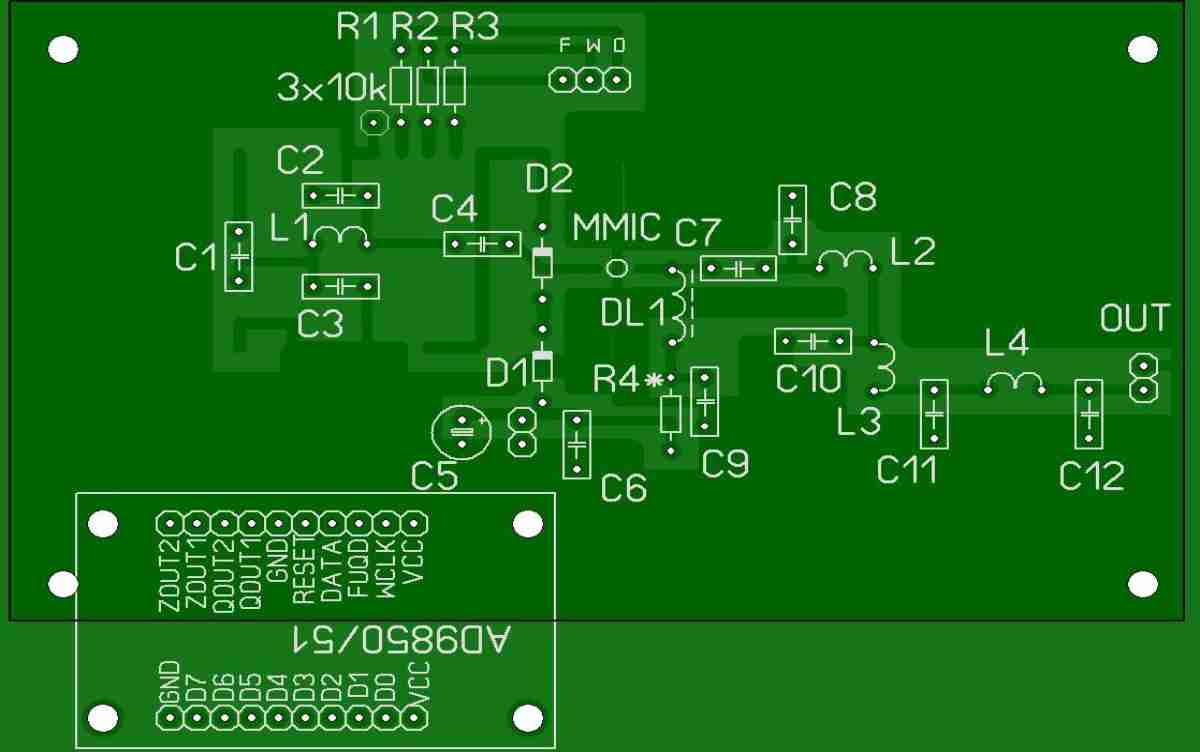

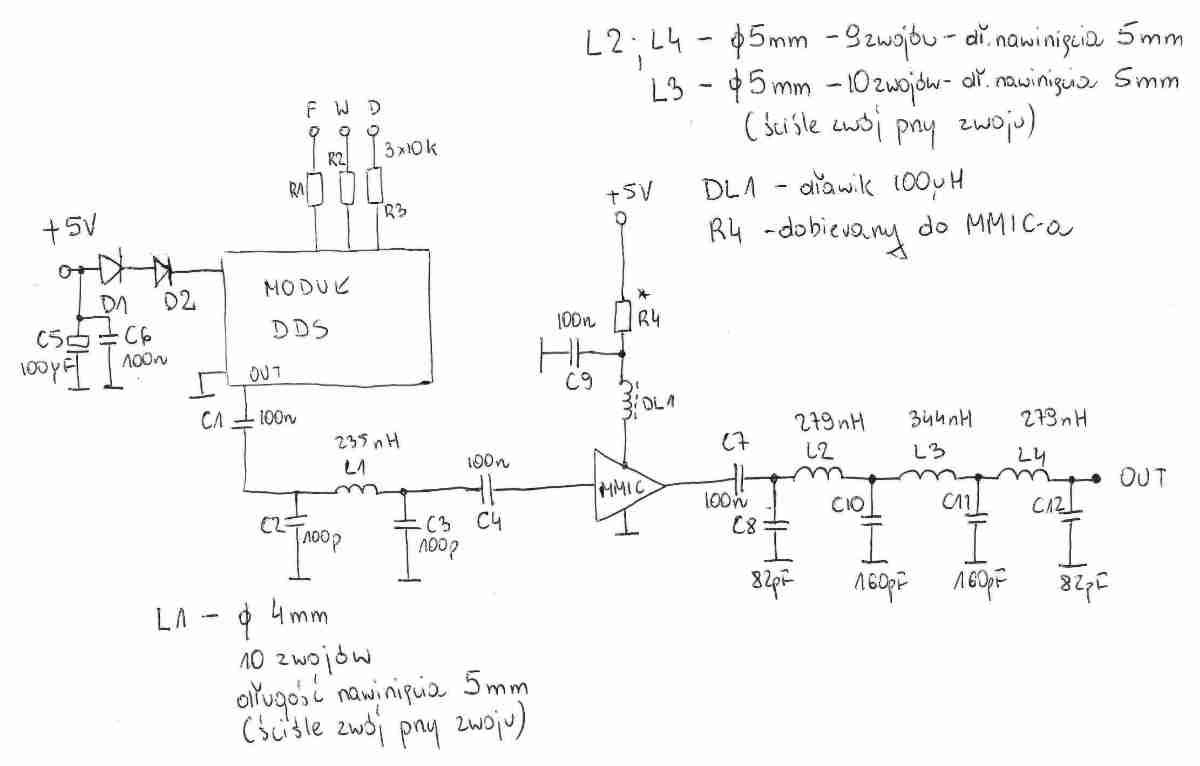

Poniżej schemat, opis cewek oraz rozmieszczenie elementów na pcb.

Do sterownika może być podłączona standardowa klawiatur 3x4. Dołączenie klawiatury ułatwia obsługę syntezy.

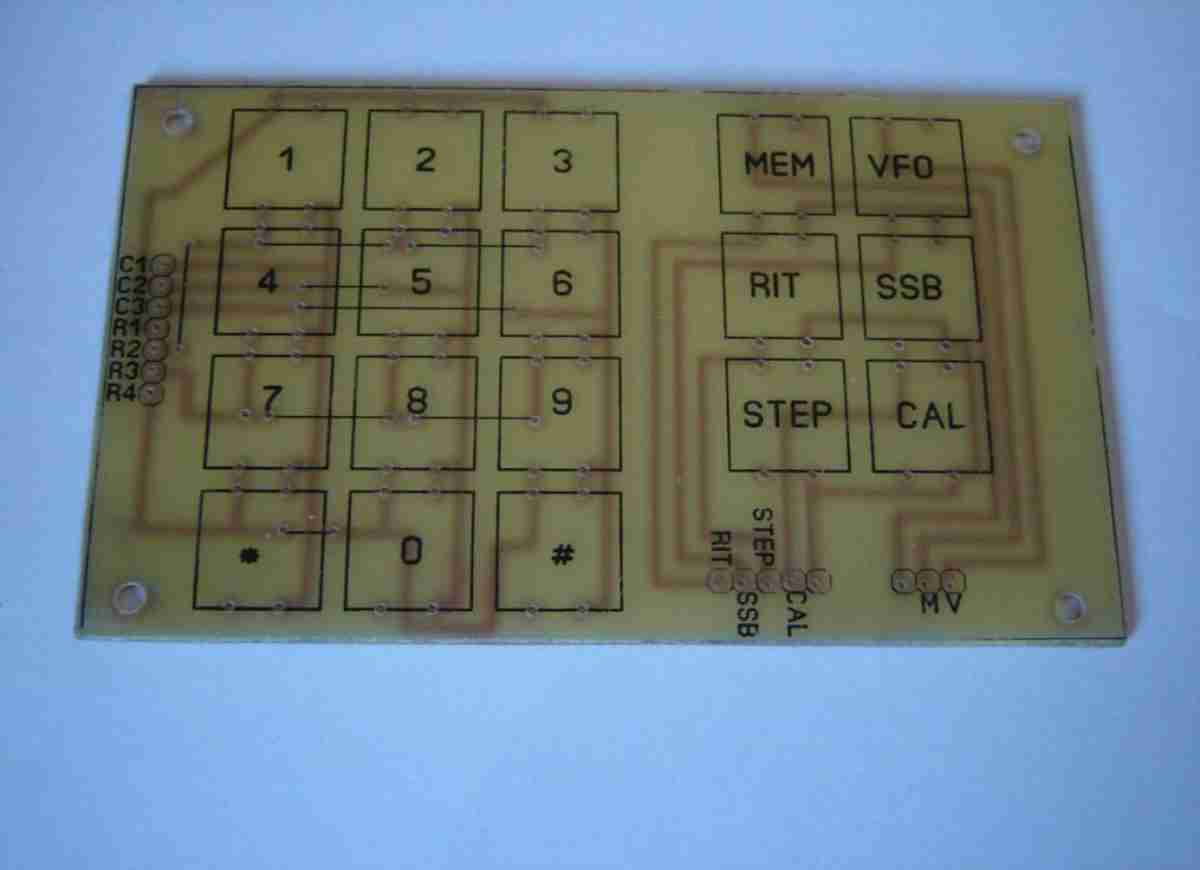

Wykonałem klawiaturę pod przyciski 12x12.

Tutaj opis jest zbędny.

Do pełni szczęścia potrzebna jest płytka sterująca przełączaniem pasm i modulacji.
Jeśli jesteś zainteresowany opisanymi tutaj płytkami napisz do nas.

73 Marek SQ7HJB

 zmiana 16 05 2017

Dodano pliki do plikowni
