Dość długo przeglądałem strony internetowe w poszukiwaniu zewnętrznej skrzynki antenowej. Wybór padł na CG-3000 ze względu na dobre opinie i korzystną cenę.  Trafiłem również na blog SQ5RJK, gdzie opisał wykonany samodzielnie sterownik do tej skrzynki. Porównując cenę oryginalnego sterownika i elementy użyte od budowy przez kolegę stwierdziłem, że warto pokusić się o samodzielne wykonanie sterownika.

Na szybko wykonałem pcb, które jest przystosowane do obudowy Z5 firmy kradex.

W widocznym wycięciu będą się znajdowały gniazdo sterujące  oraz gniazdo zasilające.

Elementów jak na lekarstwo. Żeby jednak nie przechwalić sprawdziłem wszystko dokładnie przed połączeniem ze skrzynką.

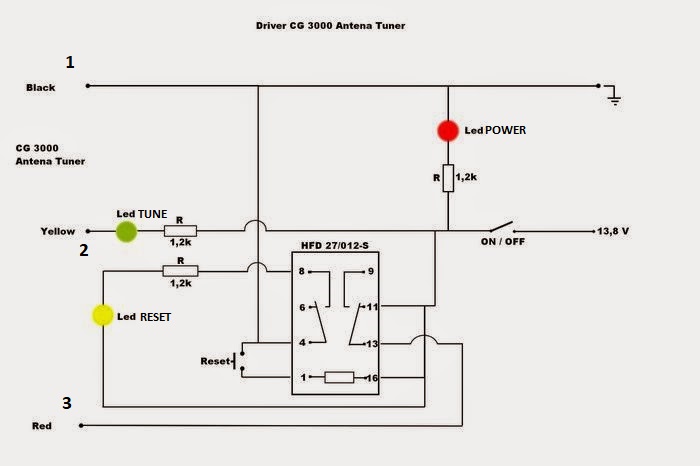

Skrzynka połączona jest ze sterownikiem 3 przewodową linią. Na schemacie,na pcb oraz na fotce złącza jest numeracja oraz kolory przewodów.

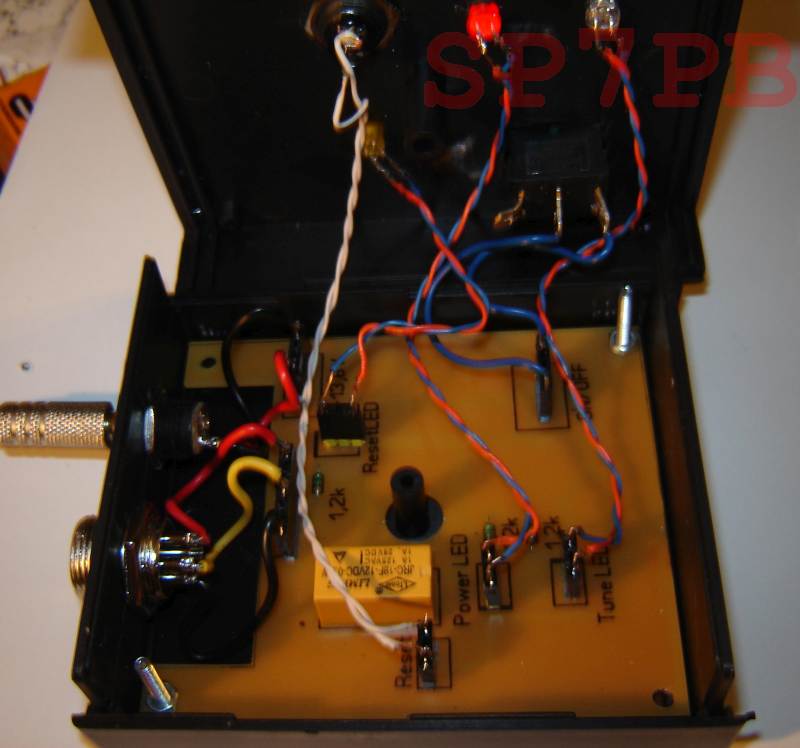

A na fotce poniżej już zmontowany sterownik z podłączeniami.

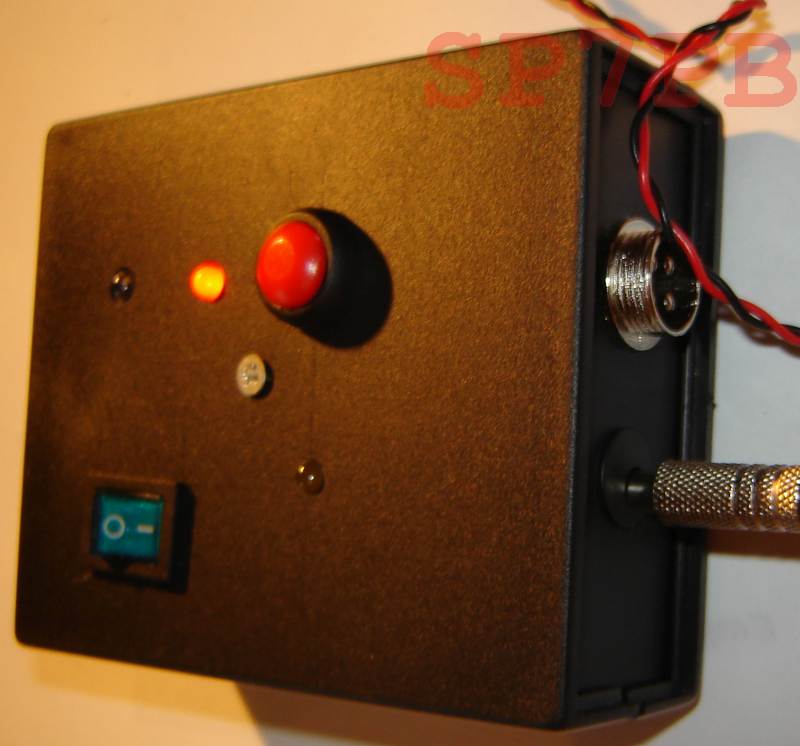

oraz całość zamknięta w obudowie.

,

Podsumowując układ uruchomił się bez problemów. Skrzynka stroi bardzo szybko. Porównując koszty wykonania z ceną oryginalnego sterownika stwierdzam, że było warto się pokusić o wykonanie tego prostego układu.
Tak na prawdę można by jeszcze zrezygnować  z przycisku reset. Wyłączenie zasiania resetuje skrzynkę. Można podłączyć diodę LED katodą do pinu 2 skrzynki oraz anoda przez opornik do plusa. Zaświeceniem skrzynka komunikuje dostrojenie.

Przyszłych posiadaczy zachęcam do samodzielnego wykonania  sterownika.

Marek SQ7HJB
